Você aumenta a capacidade da bomba, revisa os diâmetros e ainda encontra pressão insuficiente no ponto de utilização. Antes de fazer outra alteração, vale responder: onde a rede está consumindo a energia disponível?
A perda de carga no sistema de hidrantes precisa ser analisada trecho a trecho. Sem essa leitura, uma mudança pode aumentar o custo da instalação sem resolver a causa do problema.
Eu sou o Prof. Henrique, especialista em cálculo hidráulico aplicado a incêndio. Meu foco é ajudar o projetista a interpretar os resultados e transformar o cálculo em decisões coerentes sobre tubulações, pressões e bombeamento.
O ponto de partida é simples: o trecho mais longo nem sempre apresenta a maior perda. Além disso, o maior valor isolado nem sempre determina o percurso mais desfavorável.
𝗢 𝗾𝘂𝗲 𝗽𝗿𝗼𝘃𝗼𝗰𝗮 𝗮 𝗽𝗲𝗿𝗱𝗮 𝗱𝗲 𝗰𝗮𝗿𝗴𝗮 𝗻𝗼 𝘀𝗶𝘀𝘁𝗲𝗺𝗮 𝗱𝗲 𝗵𝗶𝗱𝗿𝗮𝗻𝘁𝗲𝘀?
A perda de carga corresponde à redução de energia hidráulica durante o escoamento. Ela ocorre nas tubulações e nos componentes pelos quais a água passa.
Seu valor depende das condições de cada trecho. Comprimento, diâmetro interno, vazão, características da tubulação e acessórios influenciam o resultado.
Por isso, comparar segmentos apenas pelo comprimento pode esconder justamente o ponto que merece atenção.
𝗣𝗲𝗿𝗱𝗮𝘀 𝗱𝗶𝘀𝘁𝗿𝗶𝗯𝘂í𝗱𝗮𝘀
As perdas distribuídas acontecem ao longo da tubulação, devido ao atrito associado ao escoamento.
Mantidas as demais condições, um comprimento maior aumenta essa parcela. Entretanto, uma redução do diâmetro interno pode elevar significativamente a perda, mesmo em um segmento curto.
Também é necessário representar adequadamente o material e as condições internas da tubulação no método de cálculo adotado.
𝗣𝗲𝗿𝗱𝗮𝘀 𝗹𝗼𝗰𝗮𝗹𝗶𝘇𝗮𝗱𝗮𝘀
Curvas, tês, válvulas, reduções e outros componentes também contribuem para a perda de energia.
Um trecho com vários acessórios pode apresentar comportamento diferente de outro com comprimento semelhante e poucas conexões.
Desconsiderar esses componentes produz uma representação incompleta da rede. O cuidado está em incluí-los pelo método adotado, evitando omissões e dupla contagem.
𝗣𝗼𝗿 𝗾𝘂𝗲 𝗼 𝘁𝗿𝗲𝗰𝗵𝗼 𝗺𝗮𝗶𝘀 𝗰𝘂𝗿𝘁𝗼 𝗽𝗼𝗱𝗲 𝗽𝗲𝗿𝗱𝗲𝗿 𝗺𝗮𝗶𝘀 𝗲𝗻𝗲𝗿𝗴𝗶𝗮?

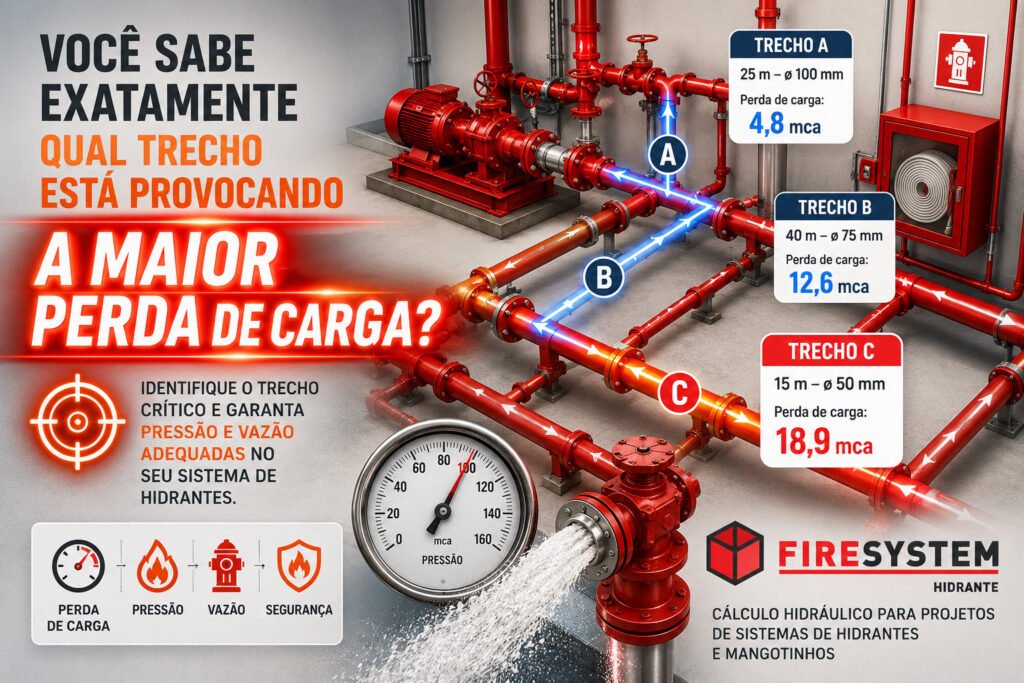

Imagine três segmentos: A, com 25 metros; B, com 40 metros; e C, com 15 metros.
Olhando apenas para essas medidas, seria tentador apontar B como o principal responsável pela perda de carga.
Agora considere que C possui menor diâmetro interno e concentra acessórios relevantes. Dependendo da vazão transportada, ele pode apresentar a maior perda entre os três.
Essa comparação é didática. Comprimento e diâmetro, sozinhos, não permitem reproduzir os valores apresentados em uma ilustração. É necessário conhecer vazões, características das tubulações, singularidades e hipóteses de cálculo.
A lição prática é investigar as condições hidráulicas antes de escolher qual trecho alterar.
𝗠𝗮𝗶𝗼𝗿 𝗽𝗲𝗿𝗱𝗮 𝗶𝗻𝗱𝗶𝘃𝗶𝗱𝘂𝗮𝗹 𝗲 𝗽𝗲𝗿𝗰𝘂𝗿𝘀𝗼 𝗰𝗿í𝘁𝗶𝗰𝗼 𝘀ã𝗼 𝗰𝗼𝗶𝘀𝗮𝘀 𝗱𝗶𝗳𝗲𝗿𝗲𝗻𝘁𝗲𝘀
Um segmento pode concentrar a maior perda individual e, ainda assim, pertencer a um caminho que não define a condição mais exigente do sistema.
Para identificar o percurso crítico, é preciso avaliar o caminho completo até os pontos de utilização considerados no cenário de operação.
Entram nessa análise as perdas acumuladas, o desnível geométrico e as condições de pressão e vazão requeridas.
O hidrante mais distante fisicamente, portanto, não deve ser escolhido automaticamente como o mais desfavorável.
Como referência, a NPT 022 do Corpo de Bombeiros do Paraná aborda o cálculo considerando sucção, recalque, mangueiras, esguicho e desnível geométrico. No projeto, consulte os requisitos vigentes aplicáveis à sua localidade.
𝗘𝗿𝗿𝗼𝘀 𝗾𝘂𝗲 𝗱𝗶𝗳𝗶𝗰𝘂𝗹𝘁𝗮𝗺 𝗼 𝗱𝗶𝗮𝗴𝗻ó𝘀𝘁𝗶𝗰𝗼 𝗱𝗮 𝗿𝗲𝗱𝗲
𝗔𝘂𝗺𝗲𝗻𝘁𝗮𝗿 𝗮 𝗯𝗼𝗺𝗯𝗮 𝘀𝗲𝗺 𝗶𝗻𝘃𝗲𝘀𝘁𝗶𝗴𝗮𝗿 𝗼 𝗽𝗿𝗼𝗯𝗹𝗲𝗺𝗮
Uma bomba com maior altura manométrica pode elevar a pressão disponível, mas não elimina uma restrição inadequada na tubulação.
Antes dessa decisão, verifique onde se concentram as perdas e como a alteração afeta os demais pontos. Corrigir um resultado isolado pode criar condições indesejadas em outra parte da instalação.
𝗔𝗱𝗼𝘁𝗮𝗿 𝗮 𝗺𝗲𝘀𝗺𝗮 𝘃𝗮𝘇ã𝗼 𝗲𝗺 𝘁𝗼𝗱𝗼𝘀 𝗼𝘀 𝘁𝗿𝗲𝗰𝗵𝗼𝘀
Em redes ramificadas, a vazão varia conforme os pontos atendidos e a simultaneidade considerada.
Um segmento comum pode transportar a soma das vazões dos ramais alimentados. Se essa distribuição estiver incorreta, velocidades e perdas também estarão.
𝗖𝗼𝗻𝗳𝘂𝗻𝗱𝗶𝗿 𝗱𝗶â𝗺𝗲𝘁𝗿𝗼 𝗻𝗼𝗺𝗶𝗻𝗮𝗹 𝗰𝗼𝗺 𝗶𝗻𝘁𝗲𝗿𝗻𝗼
O cálculo depende da seção interna disponível para o escoamento. Tubulações com a mesma identificação nominal podem ter dimensões internas diferentes.
Conferir as especificações evita que uma entrada aparentemente simples comprometa a análise.
𝗖𝗼𝗺𝗼 𝗮𝗻𝗮𝗹𝗶𝘀𝗮𝗿 𝗼𝘀 𝘁𝗿𝗲𝗰𝗵𝗼𝘀 𝗰𝗼𝗺 𝗺𝗮𝗶𝘀 𝗰𝗹𝗮𝗿𝗲𝘇𝗮
Organize os resultados para visualizar vazão, diâmetro interno, velocidade, comprimento e perdas de cada segmento. Depois, acompanhe a pressão ao longo dos percursos avaliados.
Compare tanto a perda total do trecho quanto a perda por unidade de comprimento. Um segmento longo pode acumular uma perda elevada sem apresentar a maior intensidade de perda por metro.
Essa distinção ajuda a direcionar a investigação. Ainda assim, a prioridade de alteração depende do efeito sobre o sistema completo.
Também confira a conectividade da rede e os acessórios cadastrados. Um resultado preciso exige que o modelo represente corretamente a instalação.
𝗢𝘁𝗶𝗺𝗶𝘇𝗮𝗿 𝗲𝘅𝗶𝗴𝗲 𝗰𝗼𝗺𝗽𝗮𝗿𝗮𝗿 𝗰𝗲𝗻á𝗿𝗶𝗼𝘀
Encontrou uma perda elevada? Avalie alternativas de diâmetro, traçado ou configuração dos componentes e recalcule o cenário.
Observe se a mudança melhora o atendimento aos pontos exigidos e quais consequências produz sobre bombeamento, execução e custo.
O ganho está em justificar cada decisão pelos resultados. Aumentar todos os diâmetros pode encarecer a instalação sem representar a solução mais adequada.
𝗙𝗲𝗿𝗿𝗮𝗺𝗲𝗻𝘁𝗮 𝗲 𝗰𝗮𝗽𝗮𝗰𝗶𝘁𝗮çã𝗼 𝗽𝗮𝗿𝗮 𝗶𝗻𝘁𝗲𝗿𝗽𝗿𝗲𝘁𝗮𝗿 𝗼𝘀 𝗿𝗲𝘀𝘂𝗹𝘁𝗮𝗱𝗼𝘀
O FireSystem Hidrante oferece recursos de dimensionamento hidráulico, análise de pressões, cálculo de perdas e geração de documentação técnica.
Esses recursos ajudam a comparar os trechos e revisar alternativas. A interpretação continua dependendo dos critérios adotados e da avaliação do responsável técnico.
A Highlight apresenta uma trajetória desde 1993 em soluções profissionais. Essa experiência reforça a integração entre ferramentas e aplicação prática, sem substituir a conferência das entradas e dos resultados.
Antes de alterar sua próxima rede, procure responder: qual trecho perde mais energia, a qual percurso ele pertence e quanto sua alteração melhora o atendimento hidráulico?
