Muitas pessoas acreditam que todos os sprinklers funcionam da mesma maneira. Afinal, sua função é liberar água quando ocorre um incêndio. No entanto, essa visão simplificada pode levar a erros de especificação que comprometem a eficiência do sistema e até dificultam a aprovação do projeto pelo Corpo de Bombeiros.
A realidade é que existem diversos tipos de sprinklers, desenvolvidos para atender diferentes condições de instalação, ocupações, alturas de edificações e riscos de incêndio.
Escolher o modelo correto não é apenas uma questão de instalação. É uma decisão técnica baseada em normas, características do ambiente e desempenho hidráulico esperado.
Eu sou o Prof. Henrique, especialista em cálculo hidráulico aplicado a incêndio. Ao longo de mais de 20 anos desenvolvendo projetos, softwares e treinando profissionais, percebo que compreender as diferenças entre os sprinklers é um dos primeiros passos para desenvolver projetos seguros, eficientes e tecnicamente corretos.
O que é um sprinkler?
O sprinkler é um dispositivo automático de combate a incêndio instalado na tubulação hidráulica da edificação.
Quando a temperatura ao seu redor atinge determinado valor, seu elemento sensível rompe-se, permitindo a descarga de água sobre o foco do incêndio.
Ao contrário do que muitos imaginam, apenas os sprinklers diretamente aquecidos pelo incêndio entram em funcionamento, reduzindo danos e utilizando somente a quantidade de água necessária.
Por que existem diferentes tipos de sprinkler?
Cada ambiente possui características completamente diferentes.
Um galpão logístico com mais de 12 metros de altura apresenta desafios muito diferentes de um escritório comercial com forro de gesso.
Da mesma forma, uma indústria química possui riscos distintos de uma escola, um hospital ou um edifício residencial.
Por esse motivo, fabricantes desenvolveram modelos específicos capazes de atender diferentes cenários.
As principais diferenças envolvem:
- velocidade de resposta ao calor;
- temperatura de acionamento;
- formato do jato de água;
- posição de instalação;
- fator K (vazão);
- área de cobertura;
- tipo de ocupação protegida;
- altura da instalação.
Cada característica influencia diretamente o desempenho do sistema durante um incêndio.
Os principais fatores que determinam o tipo de sprinkler
Altura da edificação
Quanto maior o pé-direito, maior costuma ser a necessidade de um sprinkler capaz de lançar água com energia suficiente para atingir o foco do incêndio.
Galpões industriais e centros logísticos frequentemente utilizam modelos específicos para grandes alturas.
Temperatura de acionamento
O elemento sensível do sprinkler é calibrado para romper somente quando determinada temperatura é atingida.
As ampolas possuem diferentes cores, cada uma indicando uma faixa de temperatura de acionamento.
Ambientes com maior temperatura ambiente, como cozinhas industriais ou áreas próximas a equipamentos aquecidos, normalmente exigem sprinklers com temperaturas de disparo superiores às utilizadas em escritórios.
Tipo de risco da ocupação
O risco de incêndio influencia diretamente a quantidade de água necessária.
Por exemplo:
- escritórios normalmente apresentam carga de incêndio moderada;
- depósitos podem exigir maior densidade de aplicação;
- indústrias químicas necessitam de critérios específicos;
centros logísticos exigem análise detalhada da altura e dos materiais armazenados.
Distribuição da água
Nem todos os sprinklers distribuem água da mesma maneira.
O formato do jato influencia a área protegida e a eficiência no controle das chamas.
É justamente essa característica que explica a existência de diversos modelos.

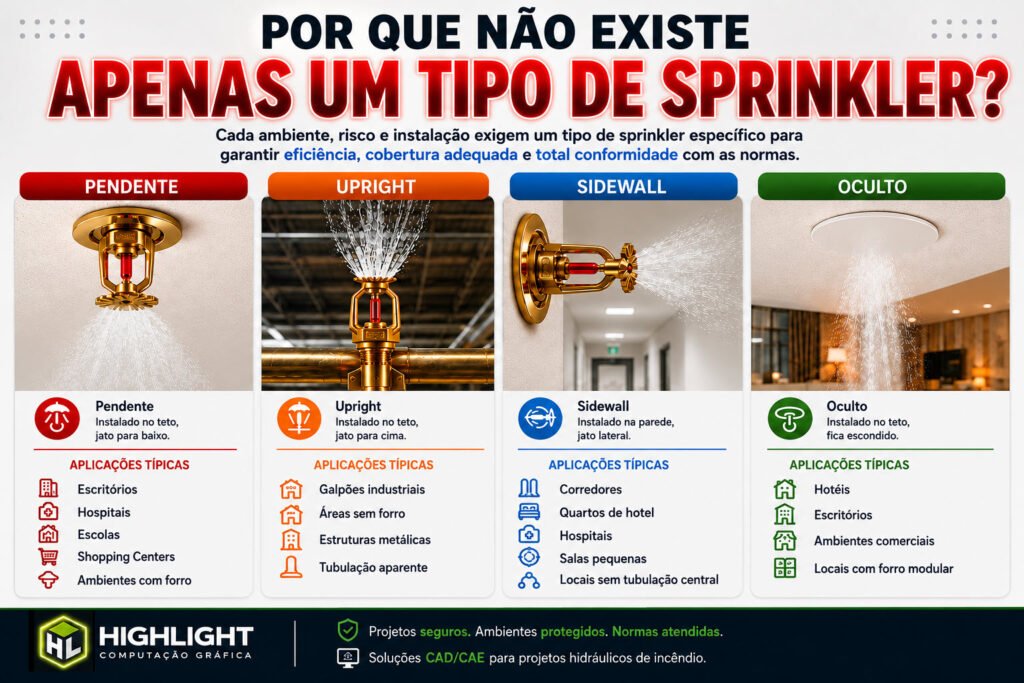

Conheça os principais tipos de sprinkler
Sprinkler Pendente (Pendent)
É o modelo mais utilizado em edificações comerciais.
Fica instalado abaixo da tubulação, voltado para baixo.
Sua descarga forma um padrão semelhante a um guarda-chuva, distribuindo água uniformemente sobre a área protegida.
É amplamente utilizado em:
- escritórios;
- hospitais;
- escolas;
- edifícios comerciais;
shopping centers.
Sprinkler Upright
O sprinkler Upright é instalado sobre a tubulação, apontando para cima.
É muito utilizado quando as tubulações permanecem aparentes ou em locais sem forro.
Seu defletor distribui a água após o jato atingir a peça metálica superior.
É comum em:
- indústrias;
- galpões;
- centros logísticos;
- áreas técnicas.
Sprinkler Sidewall
Esse modelo é instalado diretamente na parede.
Sua descarga é direcionada lateralmente.
É indicado para ambientes onde não existe possibilidade de instalação no teto.
Aplicações comuns:
pequenas salas.
corredores;
hotéis;
quartos;
hospitais;
Sprinkler Oculto
Também conhecido como Concealed Sprinkler.
Permanece escondido atrás de uma tampa metálica de acabamento.
Quando a temperatura aumenta, essa tampa se desprende, permitindo o funcionamento do sprinkler.
É bastante utilizado em ambientes que valorizam a estética, como:
- hotéis;
- edifícios corporativos;
- apartamentos;
- recepções;
- áreas de alto padrão.
Os erros mais comuns na escolha do sprinkler
Entre os problemas mais encontrados em projetos estão:
1. Escolher apenas pelo preço
Pode resultar em proteção inadequada e necessidade de retrabalho.
2. Ignorar a altura do ambiente
A altura interfere diretamente na distribuição da água.
3. Desconsiderar o risco da ocupação
Cada tipo de ocupação exige critérios específicos previstos em norma.
4. Instalar sprinklers incompatíveis com o forro
Isso pode prejudicar tanto a estética quanto a eficiência hidráulica.
5. Não verificar os critérios normativos
O uso inadequado do modelo pode comprometer a aprovação do projeto.
Como aumentar produtividade e reduzir retrabalho
Grande parte do tempo gasto em projetos de sprinklers não está apenas nos cálculos hidráulicos.
A escolha correta dos dispositivos, a definição das áreas de cobertura, a compatibilização da rede e a elaboração dos memoriais consomem muitas horas quando realizadas manualmente.
À medida que os projetos aumentam de complexidade, cresce também o risco de inconsistências, revisões e retrabalho.
A utilização de softwares especializados permite automatizar diversas etapas do projeto, aumentando a produtividade, reduzindo erros e proporcionando maior segurança técnica durante o desenvolvimento.
Essa evolução permite que engenheiros e projetistas concentrem seus esforços na análise técnica, deixando tarefas repetitivas para ferramentas desenvolvidas especificamente para esse fim.
Responsabilidade técnica do projetista
A seleção correta do sprinkler é uma responsabilidade técnica.
Uma especificação inadequada pode comprometer o desempenho do sistema durante um incêndio, gerar reprovações pelos órgãos competentes, aumentar custos de obra e criar responsabilidades civis e profissionais para o responsável técnico.
Por isso, conhecer profundamente os diferentes modelos disponíveis é fundamental para garantir projetos seguros, eficientes e em conformidade com as normas técnicas.
Perguntas frequentes
Todos os sprinklers são iguais?
Não. Eles possuem diferentes características de instalação, vazão, temperatura de acionamento e distribuição da água.
Posso utilizar qualquer sprinkler em qualquer ambiente?
Não. A escolha depende da ocupação, altura da edificação, normas aplicáveis e características do projeto.
O sprinkler descarrega água automaticamente quando há fumaça?
Não. O acionamento ocorre devido ao aumento da temperatura.
Apenas o sprinkler próximo ao fogo dispara?
Sim. Normalmente somente os dispositivos diretamente aquecidos entram em funcionamento.
O sprinkler oculto protege menos?
Não. Sua diferença está apenas na forma de instalação e acabamento estético.
O sprinkler Sidewall substitui os modelos de teto?
Somente quando previsto em projeto e permitido pelas normas.
Como definir a temperatura de acionamento?
Ela depende das condições do ambiente e dos critérios estabelecidos pelas normas técnicas.
A altura interfere na escolha?
Sim. É um dos principais fatores considerados durante o projeto.
Posso misturar diferentes tipos de sprinkler?
Em muitos projetos isso é necessário, desde que tecnicamente justificado.
Um software pode ajudar nessa especificação?
Sim. Ferramentas especializadas reduzem erros, automatizam cálculos e agilizam o desenvolvimento dos projetos.
Conclusão
A existência de diferentes tipos de sprinklers não é uma escolha dos fabricantes, mas uma necessidade técnica para atender às mais diversas condições de risco, arquitetura e ocupação das edificações.
Selecionar corretamente cada modelo significa aumentar a segurança das pessoas, facilitar a aprovação do projeto, reduzir retrabalho e garantir que o sistema funcione exatamente como esperado durante uma situação de emergência.
Quanto maior a complexidade dos projetos, maior se torna a importância de utilizar métodos modernos, cálculos confiáveis e ferramentas que aumentem a produtividade do projetista.
