No universo dos projetos de proteção contra incêndio, poucas discussões geram tanta polêmica quanto a decisão entre instalar sprinklers somente no teto ou combiná-los com sprinklers intermediários nas estantes. Afinal, qual é a escolha certa? A resposta não é simples e não deveria ser baseada em preferência pessoal ou no custo do projeto.
Eu sou o Prof. Henrique, especialista em cálculo hidráulico aplicado a incêndio. Há mais de 20 anos, acompanho de perto a evolução das normas e das tecnologias de supressão. E posso afirmar: o que separa um projeto eficiente de um sistema subdimensionado é o rigor técnico na aplicação dos critérios normativos — não o achismo.
O Ponto Central da Discussão
Existem duas filosofias principais de proteção:

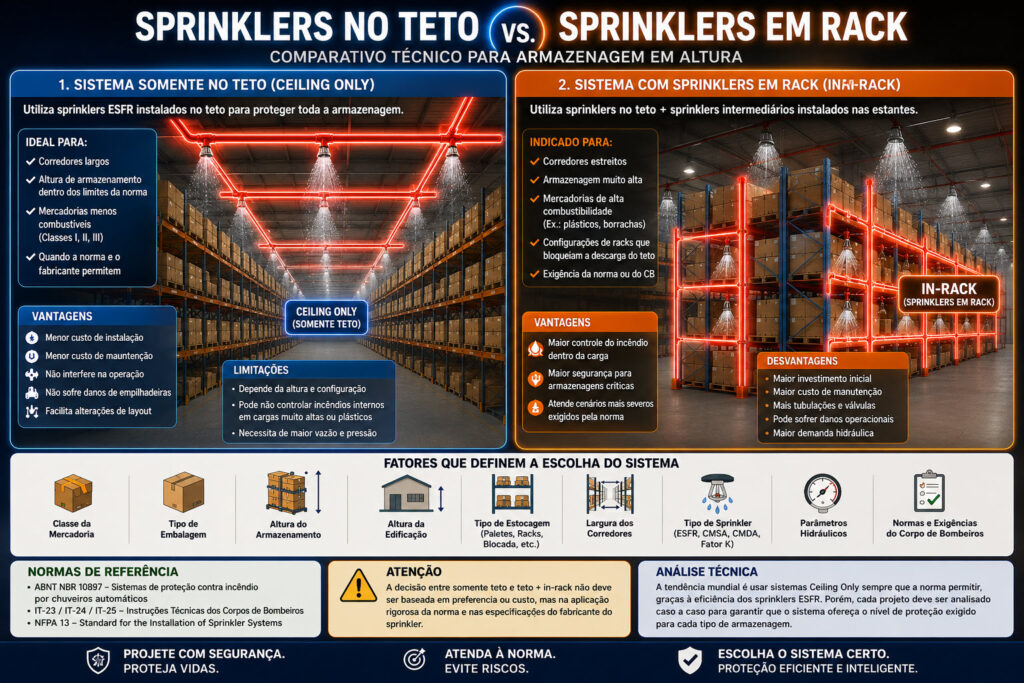

Proteção apenas pelo teto (Ceiling Only). Proteção combinada: teto + sprinklers em rack (In-Rack).
A escolha entre elas não é uma preferência do projetista. Ela depende de um conjunto de variáveis técnicas que precisam ser analisadas caso a caso.
Fatores que Influenciam a Decisão
Tipo de mercadoria armazenada. Altura do armazenamento e altura da edificação. Tipo de embalagem e tipo de estocagem. Largura dos corredores. Modelo e fator K do sprinkler. Critérios previstos na norma adotada (ABNT NBR 10897 ou NFPA 13).
Ignorar qualquer um desses fatores é o primeiro passo para um projeto fora da conformidade.
Vantagens do Sistema Somente no Teto
A evolução dos sprinklers ESFR (Early Suppression Fast Response) transformou o mercado. Esses dispositivos foram projetados para liberar uma grande quantidade de água em alta pressão diretamente sobre o foco do incêndio, eliminando em muitas situações a necessidade dos sprinklers intermediários.
As vantagens são expressivas:
Menor custo de instalação e manutenção. Não interfere na operação logística. Não sofre danos causados por empilhadeiras. Não dificulta alterações de layout.
Por isso, centros logísticos modernos procuram utilizar apenas ESFR no teto sempre que a norma permite.
Quando os Sprinklers em Rack São Necessários?
Em determinadas condições, a descarga de água do teto não consegue atingir adequadamente o foco do incêndio. Isso acontece quando:
Os corredores são muito estreitos. A armazenagem é muito elevada. Produtos plásticos geram incêndios de alta intensidade. As mercadorias bloqueiam fisicamente a passagem da água.
Nesses casos, os sprinklers em rack são instalados entre os níveis das estantes para controlar o incêndio diretamente no interior da armazenagem. Ignorar essa necessidade é um erro grave que compromete todo o sistema.
Onde Surgem as Divergências Técnicas?
Evolução das Normas
Versões mais recentes da NFPA 13 ampliaram as situações em que sistemas ESFR podem dispensar sprinklers em rack. Já projetos antigos foram concebidos com critérios mais conservadores. O erro comum é aplicar critérios desatualizados ou não revisar o projeto quando a norma é atualizada.
Diferenças entre Fabricantes
Cada fabricante apresenta tabelas específicas de aplicação para seus sprinklers. Um sprinkler ESFR de um fabricante pode ter limites diferentes de outro, mesmo com o mesmo fator K. Usar o dado genérico sem verificar a especificação exata do fabricante é um erro frequente em projetos.
Classificação da Mercadoria
Este é o fator que mais gera erros. Não basta dizer “é um depósito”. É necessário classificar corretamente entre Classe I, II, III, IV, plásticos Grupo A, plásticos expandidos, borrachas, aerossóis ou líquidos inflamáveis. Cada categoria possui critérios próprios de densidade, área de operação e pressão.
Alterações Posteriores na Ocupação
Um projeto pode ser aprovado para armazenar papel e, anos depois, passar a armazenar plásticos. O sistema instalado pode deixar de atender às exigências para a nova ocupação, mesmo sem qualquer alteração física. Esse é um dos cenários mais perigosos e negligenciados na prática.
Limitações dos Sprinklers ESFR
Embora extremamente eficientes, os sprinklers ESFR não resolvem todos os cenários. Em situações como armazenagem muito elevada, mercadorias de alta combustibilidade, configurações específicas de racks ou certos tipos de plásticos, a norma pode exigir proteção adicional com sprinklers em rack.
Aspectos Econômicos da Decisão
Há um componente econômico importante. O sistema somente no teto exige menor investimento inicial, menor custo de manutenção e oferece maior facilidade operacional. Já o sistema com teto + rack exige mais tubulações, conexões, válvulas e maior custo de inspeção.
Isso explica por que proprietários frequentemente buscam soluções que dispensem sprinklers em rack. Mas a economia só é válida quando o projeto atende integralmente a todos os critérios normativos.
O que a Norma Realmente Determina?
A ABNT NBR 10897 e a NFPA 13 não estabelecem uma regra simples do tipo “sempre usar” ou “nunca usar” sprinklers em rack. A decisão depende da combinação completa das variáveis técnicas apresentadas neste artigo.
A tendência mundial tem sido utilizar sistemas Ceiling Only sempre que a norma permitir, graças ao avanço dos sprinklers ESFR. Contudo, essa tendência não elimina a necessidade de sprinklers em rack em todas as situações.
Projetos que ignoram as limitações previstas nas tabelas e critérios normativos podem resultar em sistemas subdimensionados ou em não conformidade. A decisão entre somente teto e teto + in-rack não deve ser baseada em preferência, custo ou prática de mercado, mas na aplicação rigorosa dos critérios da norma e das especificações do fabricante.
Conclusão
A escolha entre sprinklers no teto e sprinklers em rack exige conhecimento técnico aprofundado e respeito às normas. Não é uma questão de opinião — é uma questão de segurança patrimonial e, acima de tudo, de vidas humanas.
Eu sou o Prof. Henrique, e ao longo de mais de duas décadas de experiência em cálculo hidráulico aplicado a incêndio, aprendi que o projeto correto é aquele que respeita cada variável com rigor. Não existe atalho seguro.
