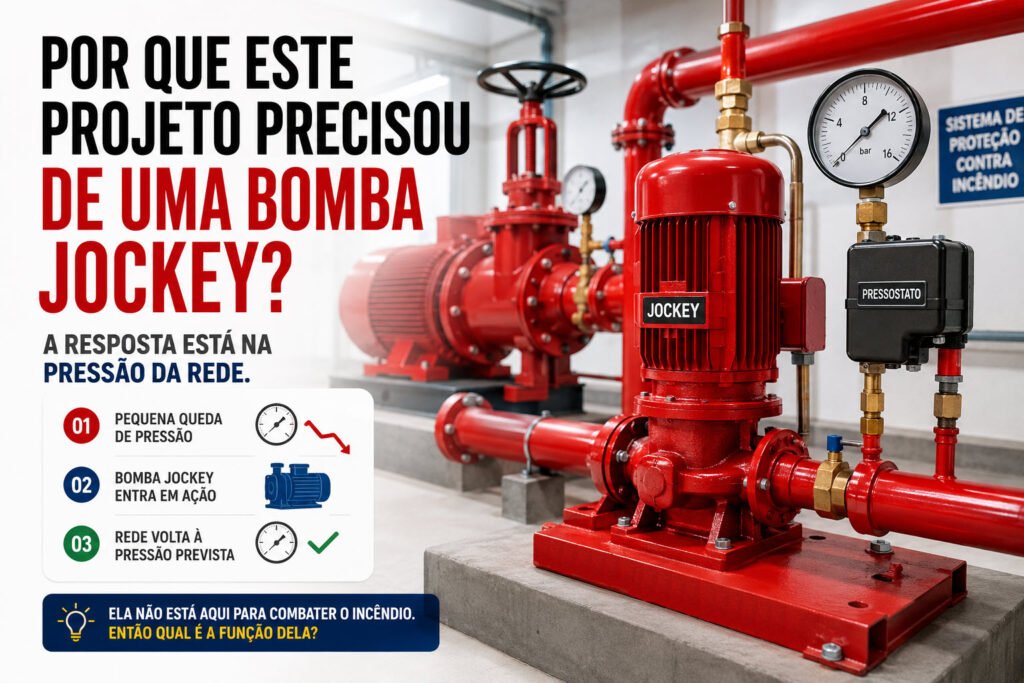

A resposta começa na pressão da rede — e não no combate ao incêndio.
Em um sistema de proteção contra incêndio, existe um equipamento que pode passar despercebido durante a elaboração do projeto, mas exerce uma função importante para manter a instalação preparada: a bomba jockey.
Ela é responsável por recompor pequenas perdas de pressão em determinadas condições de operação. Sua função não é combater o incêndio, mas contribuir para que a rede permaneça pressurizada e a bomba principal esteja disponível quando for necessária.
E aqui está uma pergunta que todo projetista deveria fazer: se a bomba jockey não foi dimensionada para combater o incêndio, por que ela faz parte do sistema?
A resposta exige compreender o comportamento hidráulico da instalação, a lógica de acionamento das bombas e os critérios técnicos aplicáveis.
𝗕𝗢𝗠𝗕𝗔 𝗝𝗢𝗖𝗞𝗘𝗬 𝗘𝗠 𝗦𝗜𝗦𝗧𝗘𝗠𝗔𝗦 𝗗𝗘 𝗜𝗡𝗖Ê𝗡𝗗𝗜𝗢: 𝗤𝗨𝗔𝗟 É 𝗦𝗨𝗔 𝗙𝗨𝗡ÇÃ𝗢?
Imagine uma rede de proteção contra incêndio que precisa permanecer pressurizada mesmo quando não existe demanda de combate.
Pequenas perdas podem ocorrer por microvazamentos, variações de pressão ou condições dos componentes da instalação. Quando a pressão atinge o limite de acionamento definido para a bomba jockey, ela entra em funcionamento para recompor essa pressão.
O resultado esperado é reduzir os acionamentos desnecessários da bomba principal provocados por pequenas quedas de pressão.
A sequência pode ser compreendida de forma simples:
• A pressão da rede diminui.
• A bomba jockey entra em operação, conforme os ajustes do sistema.
• A pressão é recomposta.
• A bomba jockey interrompe seu funcionamento no ponto de parada estabelecido.
• A bomba principal permanece disponível para atender à demanda de combate, conforme a lógica de operação prevista.
Esse comportamento depende de regulagens coerentes e de uma instalação corretamente projetada. Não basta incluir uma bomba menor no conjunto: é necessário compreender como ela interage com os demais equipamentos.
𝗔 𝗗𝗜𝗙𝗘𝗥𝗘𝗡Ç𝗔 𝗘𝗡𝗧𝗥𝗘 𝗣𝗥𝗘𝗦𝗦𝗨𝗥𝗜𝗭𝗔𝗥 𝗘 𝗖𝗢𝗠𝗕𝗔𝗧𝗘𝗥
Pressurizar não é combater.
A bomba jockey atua na manutenção da pressão da rede. A bomba principal, por sua vez, deve atender à demanda hidráulica prevista para o sistema de proteção contra incêndio.
Confundir essas funções pode levar a interpretações equivocadas sobre o conjunto de bombas e comprometer decisões importantes durante o desenvolvimento do projeto.
Por isso, a análise não deve se limitar à potência dos equipamentos ou à representação gráfica da instalação. É necessário avaliar o comportamento esperado da pressão e a sequência de acionamento.
𝗖𝗢𝗠𝗢 𝗔𝗩𝗔𝗟𝗜𝗔𝗥 𝗢𝗦 𝗣𝗢𝗡𝗧𝗢𝗦 𝗗𝗘 𝗔𝗖𝗜𝗢𝗡𝗔𝗠𝗘𝗡𝗧𝗢?
Um dos aspectos mais importantes é estabelecer uma relação coerente entre a pressão normal de operação, a partida e a parada da bomba jockey e a partida da bomba principal.
Essa avaliação envolve diferentes fatores:
• Pressão de operação da rede.
• Perdas de pressão admissíveis.
• Pressão de partida e de parada da jockey.
• Pressão de partida da bomba principal.
• Características hidráulicas das bombas.
• Condições do reservatório e configuração do conjunto de pressurização.
• Requisitos das normas vigentes e da regulamentação local.
Esses elementos precisam ser analisados em conjunto. Uma regulagem inadequada pode provocar acionamentos frequentes, funcionamento incompatível com a estratégia prevista ou interpretações incorretas sobre a resposta do sistema.
O ponto decisivo é entender que os valores de regulagem não devem ser escolhidos por hábito ou simplesmente copiados de outro projeto.
𝗢 𝗤𝗨𝗘 𝗠𝗨𝗗𝗢𝗨 𝗡𝗔𝗦 𝗥𝗘𝗙𝗘𝗥Ê𝗡𝗖𝗜𝗔𝗦 𝗡𝗢𝗥𝗠𝗔𝗧𝗜𝗩𝗔𝗦?
Este é um cuidado que merece atenção especial.
A ABNT NBR 10897:2020, voltada aos sistemas de proteção contra incêndio por chuveiros automáticos, alterou a abordagem relacionada às bombas em comparação com a edição anterior. O material de referência utilizado neste artigo aponta a ABNT NBR 16704 como referência para os requisitos das bombas estacionárias destinadas aos sistemas de proteção contra incêndio.
Isso significa que o projetista precisa verificar a edição aplicável de cada norma antes de adotar critérios de dimensionamento ou regulagem.
Reproduzir valores encontrados em materiais antigos sem conferir sua validade pode levar a decisões inadequadas. O mesmo cuidado vale para apostilas, exemplos de projetos e conteúdos disponíveis na internet.
A consulta às normas vigentes e às exigências do Corpo de Bombeiros responsável pela jurisdição é indispensável para a aplicação prática.
𝗘 𝗡𝗢𝗦 𝗦𝗜𝗦𝗧𝗘𝗠𝗔𝗦 𝗗𝗘 𝗛𝗜𝗗𝗥𝗔𝗡𝗧𝗘𝗦?
A lógica da bomba jockey também pode estar presente nos sistemas de hidrantes e mangotinhos.
A ABNT NBR 13714 aborda a utilização da bomba de pressurização quando é necessário manter a rede dentro de uma faixa preestabelecida de pressão e compensar pequenas perdas.
Entretanto, a análise não deve ser feita isoladamente. As características da edificação, a configuração do sistema e as exigências da regulamentação do Corpo de Bombeiros competente também precisam ser consideradas.
Para o projetista, isso reforça uma lição importante: conhecer uma norma é fundamental, mas saber identificar como seus requisitos se aplicam à situação real é o que orienta uma decisão técnica consistente.
𝗢 𝗘𝗥𝗥𝗢 𝗤𝗨𝗘 𝗣𝗢𝗗𝗘 𝗣𝗔𝗦𝗦𝗔𝗥 𝗗𝗘𝗦𝗣𝗘𝗥𝗖𝗘𝗕𝗜𝗗𝗢
Um erro de abordagem é dimensionar a bomba principal e tratar a jockey como um simples acessório.
Na realidade, a bomba jockey integra a estratégia de pressurização e controle da instalação. Sua especificação e seus ajustes devem ser compatíveis com o comportamento hidráulico esperado.
Antes de concluir o projeto, vale fazer três verificações:
𝟭. 𝗣𝗥𝗘𝗦𝗦Ã𝗢
Os limites de operação foram definidos considerando as características da rede e as condições previstas?
𝟮. 𝗦𝗘𝗤𝗨Ê𝗡𝗖𝗜𝗔 𝗗𝗘 𝗔𝗖𝗜𝗢𝗡𝗔𝗠𝗘𝗡𝗧𝗢
Está claro como a bomba jockey e a bomba principal devem responder às variações de pressão?
𝟯. 𝗡𝗢𝗥𝗠𝗔𝗦 𝗔𝗣𝗟𝗜𝗖Á𝗩𝗘𝗜𝗦
Os critérios adotados correspondem às edições vigentes das normas e às exigências do Corpo de Bombeiros da jurisdição?
Essas verificações ajudam a reduzir interpretações equivocadas, retrabalho e decisões baseadas em critérios desatualizados.
𝗔 𝗣𝗘𝗥𝗚𝗨𝗡𝗧𝗔 𝗤𝗨𝗘 𝗧𝗢𝗗𝗢 𝗣𝗥𝗢𝗝𝗘𝗧𝗜𝗦𝗧𝗔 𝗗𝗘𝗩𝗘𝗥𝗜𝗔 𝗙𝗔𝗭𝗘𝗥
Eu sou o Prof. Henrique, especialista em cálculo hidráulico aplicado a incêndio.
Ao longo de mais de 20 anos de experiência, uma das lições fundamentais da engenharia é que a qualidade de um projeto não está apenas na escolha dos equipamentos, mas na compreensão da função que cada componente desempenha no sistema.
A bomba jockey ilustra bem esse princípio. Seu papel não é fornecer a vazão de combate ao incêndio, mas contribuir para manter a rede pressurizada dentro das condições previstas.
Por isso, diante de um projeto com esse equipamento, não pergunte apenas qual bomba foi especificada.
Pergunte por que ela foi especificada, como os pontos de acionamento foram definidos e se os critérios utilizados estão de acordo com as referências técnicas aplicáveis.
É essa análise que transforma uma lista de equipamentos em uma solução de engenharia mais consistente.
𝗥𝗘𝗙𝗘𝗥Ê𝗡𝗖𝗜𝗔𝗦 𝗧É𝗖𝗡𝗜𝗖𝗔𝗦
ABNT NBR 10897:2020 — Sistemas de proteção contra incêndio por chuveiros automáticos — Requisitos.
ABNT NBR 16704 — Bombas estacionárias destinadas aos sistemas de proteção contra incêndio.
ABNT NBR 13714 — Sistemas de hidrantes e de mangotinhos para combate a incêndio.
Regulamentação e instruções técnicas do Corpo de Bombeiros competente pela jurisdição da edificação.
Nota técnica: antes de aplicar qualquer critério em um projeto real, consulte diretamente as edições vigentes das normas ABNT e as instruções técnicas locais. Os requisitos específicos devem ser confirmados na documentação oficial aplicável.
